20世紀90年代以來，隨著社會工業化水平和國度經濟實力的進步，我國提出了城市化建立的開展戰略。由于原有的電力線路障礙了城區開展，影響了城市化建立。鄭州市近年來加大了對城市道路停止拓寬改造的工作力度，這就請求對原道路的電力設備停止改遷或電纜人地。從2001年到2004年，鄭州共投資26952萬元對舊城區停止架空線人地改造，鄭東新區共投資18000萬元停止電纜管網敷設。這些數據標明以后的電纜網絡會越來越多，開閉所的土地運用問題與城市環境規劃之間的矛盾日益突出。特別是改造舊城區時，狹小的街巷無法提供足夠的土地用于建立開閉所，而占空中積小且易于搬遷的10kV戶外環網柜、一進四出電纜分支箱能在配電節點中起著分支、分段、聯絡的功用，得到了普遍的應用。

1環網柜及一進四出電纜分支箱特性

(1)10kV戶外環網柜指SF:絕緣、SF滅弧的多回路環網供電單元，簡稱環網柜。每個環網柜由3~6路開關共箱組成，接線方式靈敏多樣，能夠滿足不同配電網絡的需求。開關采用三相聯動的SF6負荷開關或斷路器，其額定電流為630A，短時耐受電流可達20kA(3s)。由于這種特殊的排列構造，環網柜具有如下特性:負荷開關采用壓氣式構造，滅弧時間短，壽命長;接地開關有視察窗，具有明顯地可視斷開點;戶外型、全絕緣、全密封構造，能順應任何惡劣環境;體積小構造緊湊，占地小，裝置簡單，免維護;無論是負荷開關、斷路器、接地開關，均為三相聯動構造，有效地避免了設備的缺相運轉，操作便當、平安、牢靠;具有電動和手動操作機構，配FTU后即可完成配電自動化。

(2)10kV戶外一進四出電纜分支箱適用于戶外電纜多分支銜接，柜體采用不銹鋼鋼板，鞏固耐用;帶電體為全密封絕緣構造，無需絕緣間隔，牢靠保證人身平安;主回路電流等級630A，支路電流等級200A.一進四出電纜分支箱以其全絕緣、全密封、耐腐蝕、免維護、平安牢靠、體積小、構造緊湊、裝置簡單、便當、靈敏等特性。由于環網柜、一進四出電纜分支箱體積小、技術指標先進，能夠起到傳統開閉所的作用，從而減少占地和縮短出線電纜長度，降低整體造價和維護費用，因此普遍應用于舊城區線路改造、新建開發園區、居民小區等。

2環網柜、一進四出電纜分支箱構成的電纜環網構造

2.1配電網絡的構造

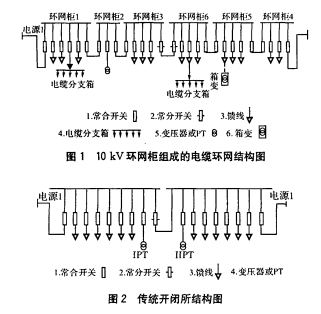

10kV環網柜組成的電纜環網構造如圖1，傳統開閉所構造如圖2。架空線路桿上架設的配電變壓器容量小(315kVA及以下)臺數多，人地改為電纜網后，受空間限制，不可能全部采用同容量的箱變，多采用:

(1)自身帶變壓器的環網柜(圖1中環網柜2)

(2)環網柜出線至終端箱變(圖1中環網柜5)

變壓器容量普通為400~630kVA

2.2環網柜、一進四出電纜分支箱構成的電纜環網構造與傳統開閉所的比擬剖析

(1)由圖1、圖2能夠看出，兩路電源正常方式各供應3個環網柜，其出線路數可到達6~24回，相當于2個傳統的開閉所(一個傳統開閉所出線在12回左右)。兩路電源構成一個“手拉手”環網完整滿足開閉所的轉供負荷的功用，而且出線變?yōu)榉稚⑸⒉?，至每個分支或用戶的電纜長度大大縮短。

(2)環網柜構成的電纜方式靈敏，能夠依據用戶開展需求隨時插入環網柜，而且能夠靈敏地接入電源，滿足特殊地域的多電源復雜配網需求。而傳統開閉所受建立范圍限制，不易擴建。

(3)如圖1和圖2所示，環網柜每個區段控制1~4路出線，停電幾率小;開關站每個區段控制7路，停電幾率大;同時因環網柜分散散布，毛病時停電面積小從而查找毛病快、檢修的時間短，故停電時戶數較少，從而大大進步了供電牢靠性。

(4)一個傳統開閉所占空中積約為84m2，在舊城區改造時，不可能提供這么大的中央;而每臺環網柜僅占約3m2、一進四出電纜分支箱僅占約1m2的面積，且環網柜、分支箱因設備分散，更便于散布施行。

(5)建立一座兩電源雙母分段運轉的傳統開閉所約需資金120萬元;而1臺環網柜約為20萬元，1臺一進四出電纜分支箱僅為3萬元，故采用環網柜、一進四出電纜分支箱能夠大大減少工程造價。

(6)市區線路的改造還要充沛思索城市景觀的要素，如柜型、顏色的選擇等。環網柜、分支箱由于外觀多式多樣，十分美觀，較易和四周環境交融在一同。綜合以上六點，在電網人地改造中采用環網柜、一進四出電纜分支箱是理想的選擇。

2.3設備選型

(1)設備選型應思索經濟性和牢靠性的諧和，例如:1999年鄭州在剛停止架空線人地改造時，由于國產環網柜技術不成熟，全部采用進口設備，每公里人地總造價高達600萬元左右。由于目前國產環網柜技術曾經成熟，倡議采用國產環網柜，另外關于相比照較集中、容量小的10kV專用戶，能夠采用一進四出電纜分支箱對其供電，這樣每公里人地總造價約為350萬元，能夠大大儉省投資。

(2)依據用地狀況及用戶數環網柜回路數取3~6路較適宜。

(3)思索與配電自動化配合，選用負荷開關而不用斷路器;帶電動操作機構或PT的環網柜應配置配電自動化監控單元或預留接口。

3運用中的留意事項

(1)環網柜作為電纜線路的節點，接線靈敏，操作便當。而一進四出電纜分支箱不能直接對每路停止操作，僅作為電纜分指使用，因此分支箱不能用于主干網。

(2)預留回路便于今后開展用戶。預留方式可在環網柜、一進四出電纜分支箱預留出線路數。也可由主干電纜II接入新的環網柜。預留回路必需用絕緣封帽密封前方可運轉。

(3)在未完成配電自動化的區段，應在電纜側加裝短路毛病指示器，以進步短路毛病段查找的速度。

(4)帶有防爆孔的環網柜不應裝置在街道上，以免事故時傷及行人。

(5)操作環網柜時要認真檢查各種指示信號，對有壓力的開關，發現壓力缺乏嚴禁操作。

4總結

在城網架空線人地改造或新建電纜網工程中，在運轉牢靠的前提下，從經濟性思索，倡議采用國產設備。10kV戶外環網柜，如HXGN6型SF。環網柜，HXGW--12/630系列SF。環網柜;箱變能夠采用預裝式箱變，例如:YBMW--12/0.4系列箱變;一進四出電纜分支箱倡議采用以硅橡膠為主材電纜接頭防洪型，例如:DFW-12系列，有特殊開斷請求的能夠采用帶SF。負荷開關分?jǐn)嗟?/span>一進四出電纜分支箱。
